产品概述

1.1 用途：刮板输送机适用于煤矿工作面及巷道的煤炭运输。可实现薄煤层工作面落煤、装煤、运煤机械化。同时可与不同型号的采煤机、推溜器或液压支架配套使用，既可应用于高档普采工作面，又可用于综合机械化采煤工作面。SGB620/40T、SGB420/30型刮板输送机主要适用于中小型煤矿井下采煤工作面运输煤炭，亦可用于掘进巷道运输，安装挡煤板可用于顺槽运输（挡煤板需单独订货）。

表1                         产品技术参数表

警示：电动机、减速器、液力偶合器、圆环链、连接环应配用取得安标的产品。

3、传动系统和主要组成部分的结构与作用

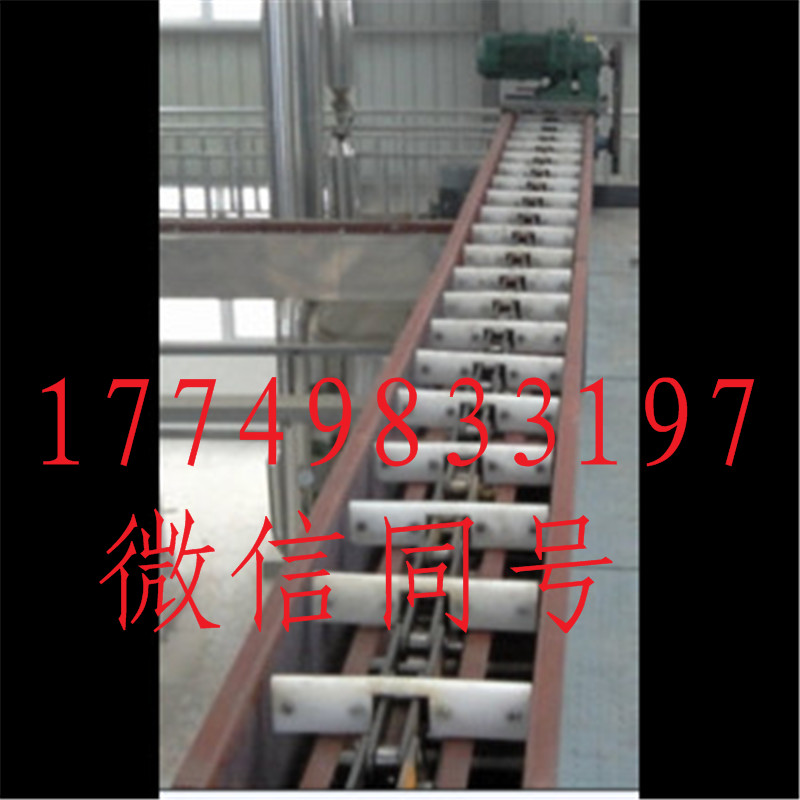

刮板输送机主要由传动装置、刮板链、过渡槽、中部槽、挡板、机尾等部分组成。刮板输送机布局见图一。

3.1传动装置

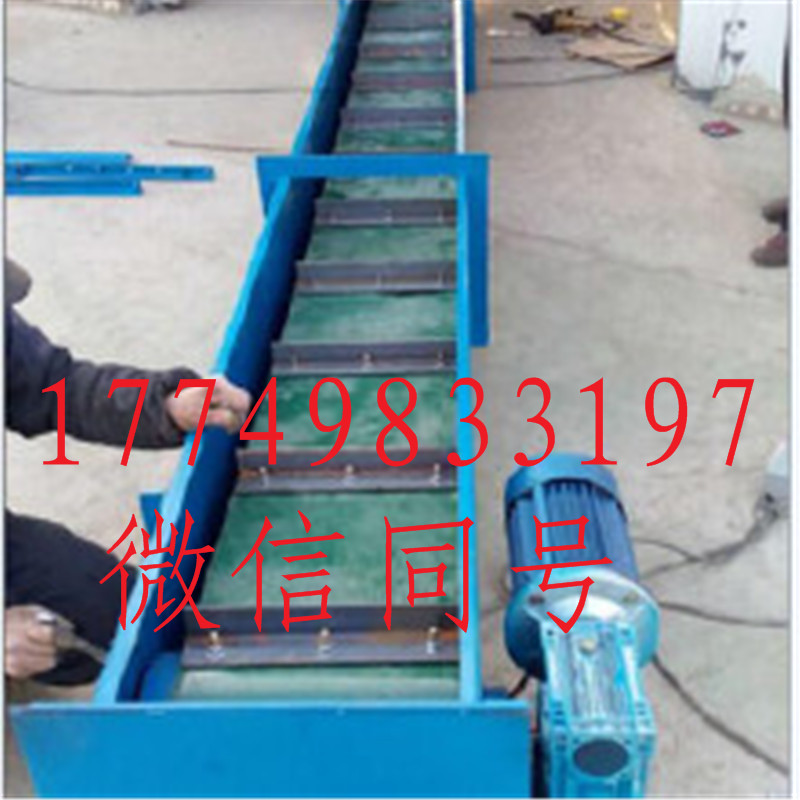

3.1.1传动装置由电动机、液力偶合器、减速器连接组成，连接罩将电动机、液力偶合器、减速器连接成一个整体，并固定在机头架上。电动机通过液力偶合器带动减速器，减速器的花键输出轴通过链轮、链条带动刮板运动，从而实现煤炭的输送。传动装置见图二。

3.1.2电动机采用YBS系列隔爆型三相异步电动机，减速器选用JS系列矿用减速器，两种产品均选用YOSB400型液力偶合器，液力偶合器可实现空载起动，具有过载防护功能。（请参阅液力偶合器说明书）。

3.1.3减速器：采用三级减速，第一级为螺旋伞齿轮副，第二级为圆柱斜齿轮副。减速器采用飞溅润滑，工作前应注入工业齿轮油，注油液面高度以螺旋伞齿轮轮齿的1/3处为宜（轮齿齿面浸入液面15～30mm）。

注意：螺旋伞齿轮为成批加工生产，更换时应使用同批次生产的齿轮，或成对更换。

减速器为壳体为上下对称结构，翻转180°可适应左右不同工作面。上面壳体安装有透气塞，下面壳体有放油孔塞。翻转时应将透气塞调换到上面壳体。

3.2链轮组件：由链轮、半滚筒等零件组成，用于传动链条。

3.3盲轴组件：由轴承座、轴承、花键轴等零件组成，轴承座连接固定在机头架上，花键轴用于支承链轮。

3.4紧链器组件：主要由偏心轮、外壳、刹车带、制动论和手柄等零件组成，通过手柄实现机器的制动。紧链器与紧链钩配合使用，完成链条的调节、预紧。

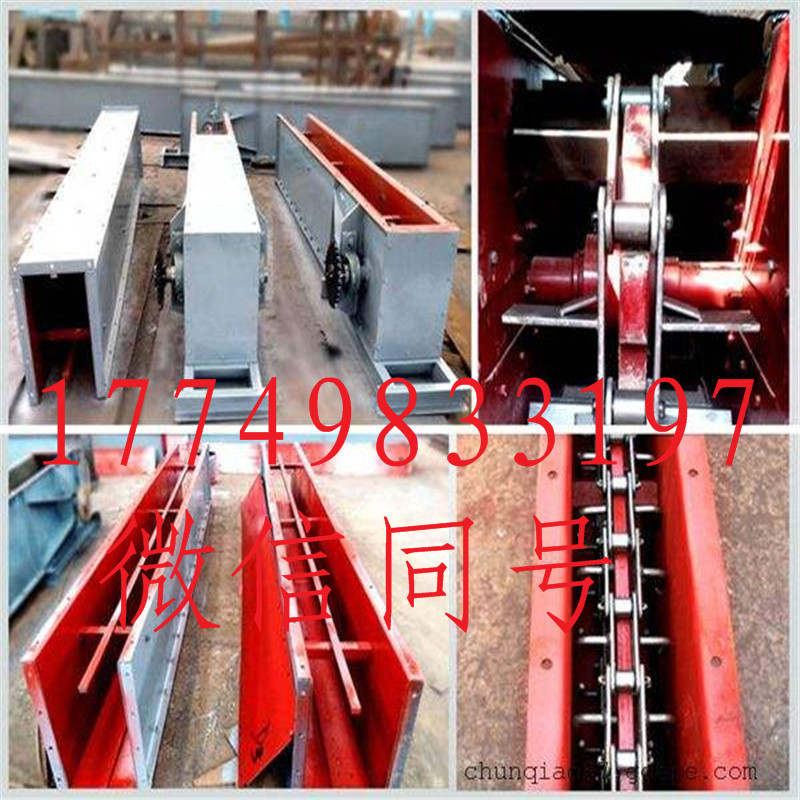

3.5中部槽：中部槽是由两个∑型钢和中板等零件焊接的部件，中部槽之间通过连接销实现纵向连接。中部槽侧面可安装挡煤板。中部槽具有互换性。

3.6过渡槽：过渡槽是由两个∑型钢和中板等零件焊接的部件，用于机头架和中部槽之间的过渡连接。

3.7刮板链及调节链：

3.7.1刮板链是由园环链、联结环、刮板用螺栓连接的组件，刮板为专用型钢。安装时应将带有斜面的一侧与中部槽中板接触，起到刮煤作用。

3.7.2调节链：机器备有3环、5环、7环、9环、11环、13环的园环调节链，安装时根据实际需要选用适宜的调节链，以满足链条的松紧需要（参见3.4）。

3.8机尾：机尾部件由机尾架和机尾轴等零件组成，是刮板链回转的导向装置。
