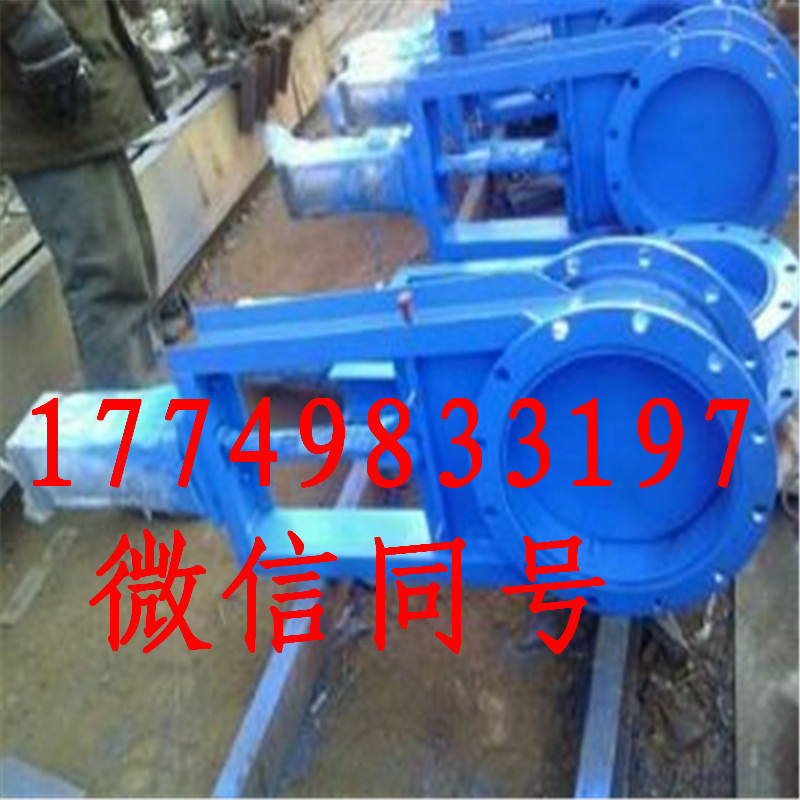

专业厂家供货【插板阀、气动插板阀、不锈钢闸
2018-01-28

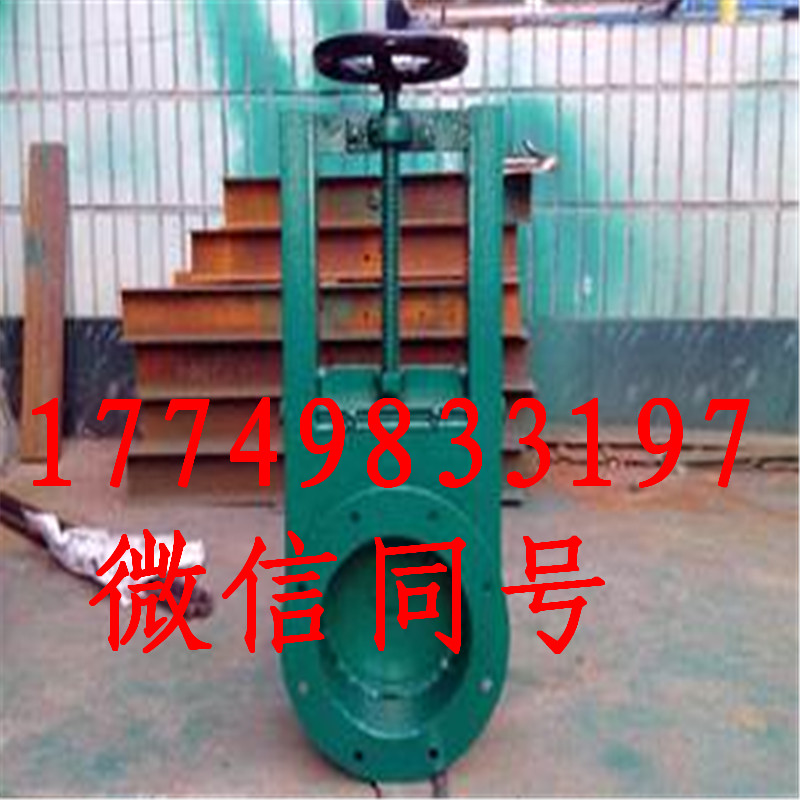

手动闸板阀,手动方形闸板阀,手动耐磨闸板阀主要技术参数和性能：
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封配套附件：
1、安装法兰
2、电磁阀
3、空气过滤器
4、行程开关气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V 行程开关控制电压：DC24V、AC220V
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀结构特点：
结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制， 操作方便， 能随时调节开度。
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀工作原理：

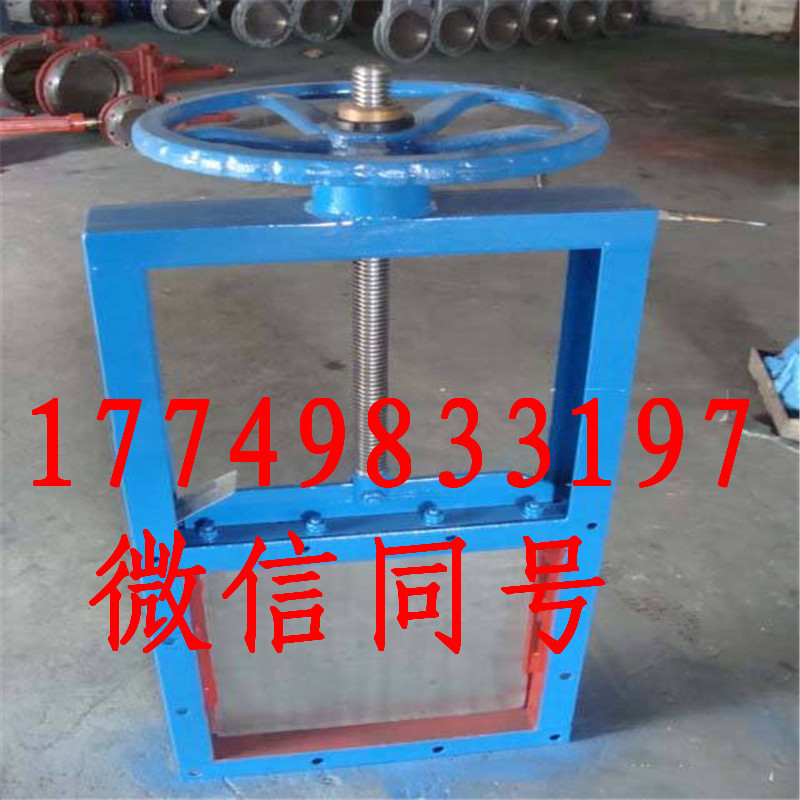

主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀用途：
用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀主要零件材料及连接尺寸
类别 A×A B×B C×C H L n-d 重量
单向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 140 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130
500×500 560×560 606×606 1610 120 16-Φ18 147
双向 600×600 660×660 706×706 1830 120 16-Φ18 169
700×700 770×770 820×820 2130 140 20-Φ18 236
800×800 870×870 920×920 2440 140 20-Φ18 303
900×900 974×974 1030×1030 2660 160 27-Φ23 424
1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
说明 LMD-单向 I-手轮 距地面小于1.7米用手轮，大于1.7米用链轮
链条节数M=0.105X-113（X是丝杆中心离地面度度）
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀操作方法
可水平安装或垂直安装 ， 安装时两法兰连接中间必须加密封垫片 ， 然后锁紧螺栓。操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封配套附件：
1、安装法兰
2、电磁阀
3、空气过滤器
4、行程开关气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V 行程开关控制电压：DC24V、AC220V
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀结构特点：
结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制， 操作方便， 能随时调节开度。
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀工作原理：
主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀用途：
用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀主要零件材料及连接尺寸
类别 A×A B×B C×C H L n-d 重量
单向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 140 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130
500×500 560×560 606×606 1610 120 16-Φ18 147
双向 600×600 660×660 706×706 1830 120 16-Φ18 169
700×700 770×770 820×820 2130 140 20-Φ18 236
800×800 870×870 920×920 2440 140 20-Φ18 303
900×900 974×974 1030×1030 2660 160 27-Φ23 424
1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
说明 LMD-单向 I-手轮 距地面小于1.7米用手轮，大于1.7米用链轮
链条节数M=0.105X-113（X是丝杆中心离地面度度）
手动闸板阀,手动方形闸板阀,手动耐磨闸板阀操作方法
可水平安装或垂直安装 ， 安装时两法兰连接中间必须加密封垫片 ， 然后锁紧螺栓。操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。
